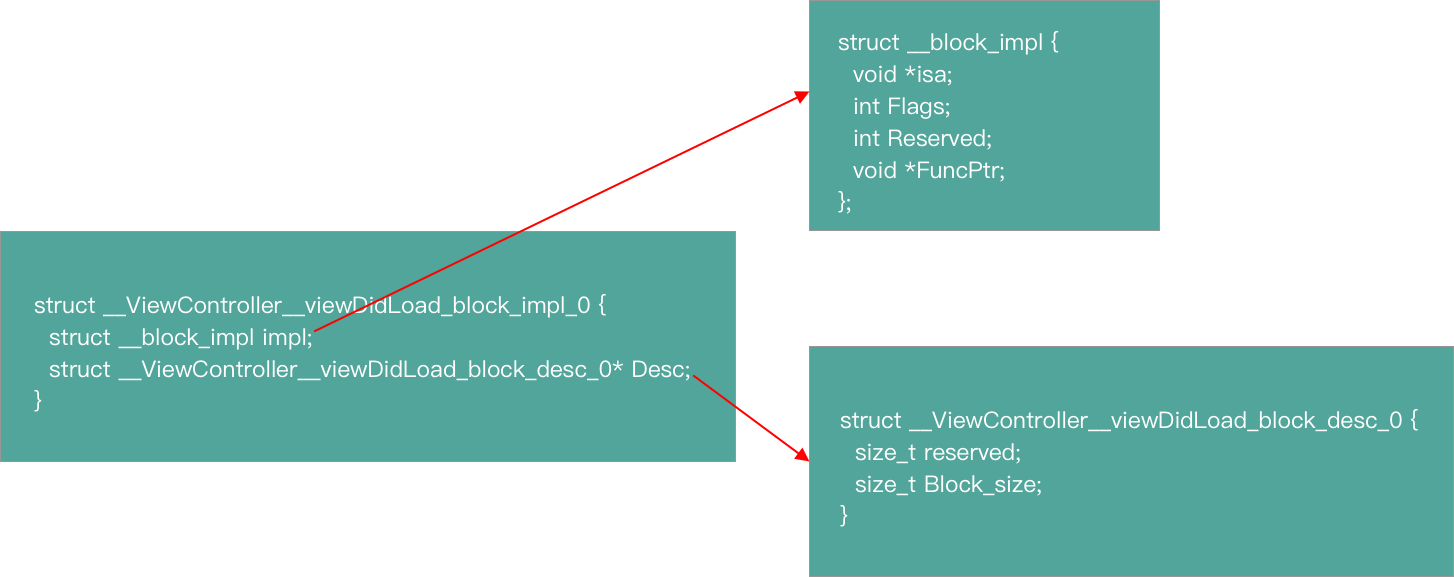

# block 底层原理 > 大家写 OC 肯定用过不少 block。有这样4个问题： > > - block 原理是什么，系统是如何实现的？ > - __block 的作用是什么？ > - block 作为属性时，为什么用 copu 修饰？ > - block 在修改 NSMutableArray 的时候，需要加 __block 吗？ > > 带着问题探究本文。 ## block 本质探索 ### 实验探索 Demo ```objective-c NSInteger age = 27; void(^block)(NSInteger, NSInteger) = ^(NSInteger a, NSInteger b) { NSLog(@"age is %zd", age); NSLog(@"a is %zd, b is %zd", a, b); }; block(1, 2); ``` 用指令`xcrun --sdk iphoneos clang -arch arm64 ViewController.m -rewrite-objc -o ViewController-arm64.cpp` 转为 c++ `ViewController.m` 的 `viewDidLoad` 函数为 `_I_ViewController_viewDidLoad` ```c static void _I_ViewController_viewDidLoad(ViewController * self, SEL _cmd) { ((void (*)(__rw_objc_super *, SEL))(void *)objc_msgSendSuper)((__rw_objc_super){(id)self, (id)class_getSuperclass(objc_getClass("ViewController"))}, sel_registerName("viewDidLoad")); NSInteger age = 27; void(*block)(NSInteger, NSInteger) = ((void (*)(NSInteger, NSInteger))&__ViewController__viewDidLoad_block_impl_0((void *)__ViewController__viewDidLoad_block_func_0, &__ViewController__viewDidLoad_block_desc_0_DATA, age)); ((void (*)(__block_impl *, NSInteger, NSInteger))((__block_impl *)block)->FuncPtr)((__block_impl *)block, 1, 2); } ``` block 被定义为一个叫做 `__ViewController__viewDidLoad_block_impl_0` 的结构体 ```c++ struct __ViewController__viewDidLoad_block_impl_0 { struct __block_impl impl; struct __ViewController__viewDidLoad_block_desc_0* Desc; NSInteger age; __ViewController__viewDidLoad_block_impl_0(void *fp, struct __ViewController__viewDidLoad_block_desc_0 *desc, NSInteger _age, int flags=0) : age(_age) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } }; struct __block_impl { void *isa; int Flags; int Reserved; void *FuncPtr; }; ``` 因为 `__block_impl` 结构体位于 `__ViewController__viewDidLoad_block_impl_0` 结构体的第一个成员，所以上述代码等价于 ```c++ struct __ViewController__viewDidLoad_block_impl_0 { void *isa; int Flags; int Reserved; void *FuncPtr; struct __ViewController__viewDidLoad_block_desc_0* Desc; NSInteger age; __ViewController__viewDidLoad_block_impl_0(void *fp, struct __ViewController__viewDidLoad_block_desc_0 *desc, NSInteger _age, int flags=0) : age(_age) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } }; ``` block 内部的 NSLog 语句，被封装为 `__ViewController__viewDidLoad_block_func_0` 结构体 ```c++ static void __ViewController__viewDidLoad_block_func_0(struct __ViewController__viewDidLoad_block_impl_0 *__cself, NSInteger a, NSInteger b) { NSInteger age = __cself->age; // bound by copy NSLog((NSString *)&__NSConstantStringImpl__var_folders_7x_g921y52j5yb_w5hsn3fb3m8r0000gn_T_ViewController_95a9e6_mi_0, age); NSLog((NSString *)&__NSConstantStringImpl__var_folders_7x_g921y52j5yb_w5hsn3fb3m8r0000gn_T_ViewController_95a9e6_mi_1, a, b); } __ViewController__viewDidLoad_block_impl_0(void *fp, struct __ViewController__viewDidLoad_block_desc_0 *desc, NSInteger _age, int flags=0) : age(_age) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } ``` 可以看到构造函数 `__ViewController__viewDidLoad_block_impl_0` 有4个参数。 第一个参数： 在 `viewDidLoad` 中，`__ViewController__viewDidLoad_block_func_0` 当作构造函数 `__ViewController__viewDidLoad_block_impl_0` 的参数，传递给了参数 fp，构造函数内部将 fp 赋值给了 impl 的 FuncPtr。在 ```c++ ((void (*)(__block_impl *, NSInteger, NSInteger))((__block_impl *)block)->FuncPtr)((__block_impl *)block, 1, 2); ``` 最后在 viewDidLoad 函数中通过结构体 impl 的成员 FuncPtr，调用了函数。 第二个参数： `__ViewController__viewDidLoad_block_desc_0_DATA` 可以看成是一个 block 信息的描述，占用了 `sizeof(struct __ViewController__viewDidLoad_block_impl_0)` 大小的空间。 ```c++ static struct __ViewController__viewDidLoad_block_desc_0 { size_t reserved; size_t Block_size; } __ViewController__viewDidLoad_block_desc_0_DATA = { 0, sizeof(struct __ViewController__viewDidLoad_block_impl_0) ``` QA： ```c++ ((void (*)(__block_impl *, NSInteger, NSInteger))((__block_impl *)block)->FuncPtr)((__block_impl *)block, 1, 2); ``` 为什么 `block->FuncPtr` 可以直接访问，而不是 block 先访问 impl，再访问 FuncPtr？因为 __block_impl 就是 __main_block_impl_0 这个结构体的第一个变量地址（结构体特性） 上述的代码，等价于 `block->impl.FuncPtr` ```c struct __block_impl { void *isa; int Flags; int Reserved; void *FuncPtr; }; ``` 类似于下面代码 ```c++ struct __main_block_impl_0 { void *isa; int Flags; int Reserved; void *FuncPtr; struct __main_block_desc_0* Desc; int age; __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _age, int flags=0) : age(_age) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } }; ``` 通过 clang 转为 c++ 分析后，知道了 block 的本质，然后自定义结构体，mock 对象去承载 block 信息，然后查看 ```objective-c struct __block_impl { void *isa; int Flags; int Reserved; void *FuncPtr; }; struct __ViewController__viewDidLoad_block_impl_0 { struct __block_impl impl; struct __ViewController__viewDidLoad_block_desc_0* Desc; NSInteger age; }; struct __ViewController__viewDidLoad_block_desc_0 { size_t reserved; size_t Block_size; }; - (void)viewDidLoad { [super viewDidLoad]; NSInteger age = 27; void(^block)(NSInteger, NSInteger) = ^(NSInteger a, NSInteger b) { NSLog(@"age is %zd", age); NSLog(@"a is %zd, b is %zd", a, b); }; block(1, 2); struct __ViewController__viewDidLoad_block_impl_0 *mockBlock = (__bridge struct __ViewController__viewDidLoad_block_impl_0 *)block; NSLog(@""); } ``` ### 结论 通过探索发现： - block 本质上就是一个 oc 对象，也有 isa 指针 - block 是封装了函数调用和函数调用环境的 OC 对象 ## block 变量捕获 ### auto 变量捕获 Demo1： 一个最简单的 block，参数和返回值都是 void，内部仅一条打印语句。 ```objective-c void(^printBlock)(void) = ^ { NSLog(@"Hello block"); }; printBlock(); ``` 用 `xcrun --sdk iphoneos clang -arch arm64 ViewController.m -rewrite-objc -o ViewController-arm64.cpp` 转换为 c++ 概括如下： Demo2: 捕获外部变量 ```objective-c void(^printAgeBlock)(void) = ^ { NSLog(@"age is %zd", age); }; age = 28; printAgeBlock(); ``` 用指令 `xcrun --sdk iphoneos clang -arch arm64 ViewController.m -rewrite-objc -o ViewController-arm64.cpp` 转换为 c++ 代码 代码分析： - 可以看到我们编写的 block 被声明为一个 `__ViewController__viewDidLoad_block_impl_0` 类型的结构体 - 结构体内有个构造函数，见50773行代码。 - c++ 中，构造方法中 `age(_age) `的写法，表明传入的 `_age` 会被赋值给结构体内的 age - 50794行代码，调用结构体的构造方法，传入参数。结构体构造方法内部将 参数 age 的值保存到结构体内部的 age 中。 - 因为是值传递。所以即使在 50795 行代码对 age 进行了修改，结构体内部的 age 值不变 - 所以执行 block，输出 age 依旧为27 block 内部多了一个变量来存储外部变量，这个现象叫做 block 捕获了外部变量。 c++ 中，在函数内部定义的变量，默认用 **auto** 修饰，叫做自动变量，离开作用域后自动销毁。上述 age 等价于 `auto NSInterge age = 27;` 所以上述的情况，叫做 block 的 auto 变量捕获。 ### static 变量捕获 ```objective-c auto NSInteger age = 27; static NSInteger height = 175; void(^printInfoBlock)(void) = ^ { NSLog(@"age is %zd, height is %zd", age, height); }; age = 28; height = 176; printInfoBlock(); ``` 用指令 `xcrun --sdk iphoneos clang -arch arm64 ViewController.m -rewrite-objc -o ViewController-arm64.cpp` 转换为 c++ 代码 对代码进行分析： - 可以看到我们编写的 block 被声明为一个 `__ViewController__viewDidLoad_block_impl_0` 类型的结构体 - 结构体内有个构造函数，见50774行代码。 - c++ 中，构造方法中 `age(_age) `的写法，表明传入的 `_age` 会被赋值给结构体内的 age，age 为值传递；`height(_height)` 写法，表明传入的 `_height` 会被复制给结构体内的 height，height 为引用传递 - 50797行代码，调用结构体的构造方法，age 以值传递的方式传入参数，结构体构造方法内部将 参数 age 的值保存到结构体内部的 age 中。height 以引用传递的方式传入参数，结构体构造方法内，将参数 height 的引用保存起来 - 因为 age 是值传递。所以即使在 50798 行代码对 age 进行了修改，结构体内部的 age 值不变 - 因为 height 是引用传递。所以在 50799 行代码对 height 进行了修改，结构体内部的 height 值跟着改变 - 所以执行 block，输出 age 依旧为27，输出 height 的时候，根据保存地址，找到 height，也就是最新的 height 会被输出 ### 全局变量捕获 ```objective-c NSInteger age = 27; static NSInteger height = 175; @implementation ViewController - (void)viewDidLoad { [super viewDidLoad]; void(^printInfoBlock)(void) = ^ { NSLog(@"age is %zd, height is %zd", age, height); }; age = 28; height = 176; printInfoBlock(); } @end // console age is 28, height is 176 ``` 用指令 `xcrun --sdk iphoneos clang -arch arm64 ViewController.m -rewrite-objc -o ViewController-arm64.cpp` 转换为 c++ 代码 代码分析： - 可以看到我们编写的 block 被声明为一个 `__ViewController__viewDidLoad_block_impl_0` 类型的结构体 - 结构体内有个构造函数，见50774行代码。可见针对全局变量，结构体内部不会捕获全局变量 - block 内部的指令，被封装为一个叫做 `__ViewController__viewDidLoad_block_func_0` 的结构体，打印的时候直接访问全局变量 - 针对全局变量的修改会实时生效 - 所以执行 block，输出 age 和 height 的时候，直接输出全局变量的值 QA：为什么局部变量存在捕获，全局变量不需要捕获？ 全局变量到哪都可以访问，所以没必要捕获。局部变量因为作用域的问题，所以需要捕获到哪步，以便后续使用。 ### 变量捕获总结 block 截获变量可以分为： - 局部变量 - 基本数据类型：对于基本数据类型的局部变量，截获其值 - 对象类型：对于对象类型的局部变量，连同所有权修饰符一起截获 - 静态局部变量：以指针形式进行截获的 - 全局变量：不截获 - 静态全局变量：不截获 变量分为：static、auto、register。 - static：表示作为静态变量存储在数据区。 - auto：一般的变量不加修饰词则默认为 auto，auto 表示作为自动变量存储在栈上。意味着离开作用域变量会自动销毁。 - register：这个关键字告诉编译器尽可能的将变量存在CPU内部寄存器中，而不是通过内存寻址访问，以提高效率。是尽可能，不是绝对。如果定义了很多 register 变量，可能会超过CPU 的寄存器个数，超过容量。所以只是可能。 | 作用域 | 捕获到 block 内部 | 访问方式 | | ---------- | ------------ | ---- | | 局部变量 auto | YES | 值传递 | | 局部变量static | YES | 指针传递 | | 全局变量 | NO | 直接访问 | 来一个开发中常见的 case： 下面的例子中 的 block，self 会被捕获吗？ ```objective-c #import "Person.h" @implementation Person - (instancetype)initWithName:(NSString *)name { if (self = [super init]) { _name = name; } return self; } - (void)play { void(^playBlock)(void) = ^{ NSLog(@"%@ is playing", self); }; playBlock(); } @end ``` 用指令 `xcrun --sdk iphoneos clang -arch arm64 Person.m -rewrite-objc -o Person-arm64.cpp` 转换为 c++ 代码 代码分析： - 可以看到我们编写的 block 被声明为一个 `__Person__play_block_impl_0` 类型的结构体 - 结构体内有个构造函数，见22893行代码。 - 因为 objective-c 的方法，默认会携带2个参数，`self` 和 ` _cmd`，等价于 `void play(Person *self, SEL _cmd)`，所以22917行代码 调用构造函数的时候，self 会被传递进去。查看 c++ 代码，可以看到 OC 的 play 方法被转换为 ```c++ static void _I_Person_play(Person * self, SEL _cmd) { void(*playBlock)(void) = ((void (*)())&__Person__play_block_impl_0((void *)__Person__play_block_func_0, &__Person__play_block_desc_0_DATA, self, 570425344)); ((void (*)(__block_impl *))((__block_impl *)playBlock)->FuncPtr)((__block_impl *)playBlock); } ``` - block 为了局部变量 self 的将来访问，结构体内部也增加了一个 Person 类型的 self，所以存在 self 的变量捕获。 所以，答案是会，因为 self 就是局部变量。 一个 oc 方法转换为 `void test(Person *self, SEL _cmd)` 形式，所以 self 也是局部变量，会被捕获。 ## block 类型 ### 类型划分 我们知道 block 可以看成是一个 oc 对象，所以它有类型，写个 Demo1 验证下 也就是说： `__NSGlobalBlock__` -> `NSBlock` -> `NSObject`。 继续验证，Demo2 同时利用指令 `xcrun --sdk iphoneos clang -arch arm64 ViewController.m -rewrite-objc -o ViewController-arm64.cpp` 转换为 c++ 梳理分析下： - 通过打印发现，block1 为 `__NSGlobalBlock__` 类型，但是 clang 转为 c++ 后为 `_NSConcreteStackBlock` 类型 - block1 为 `__NSMallocBlock__` 类型，但是 clang 转为 c++ 后为 `_NSConcreteStackBlock` 类型 - block2 为 `__NSStackBlock__` 类型，但是 clang 转为 c++ 后为 `_NSConcreteStackBlock` 类型 - 虽然可以用 clang 将 OC 转换为 c++ 来分析问题，但是 OC 最强大的是运行时，所以编译期转换为 c++ 看到的信息不一定是准确的，还是以运行时的信息为准 简单结论： block 的类型可以通过 isa 或者 class 方法查看，最终都是继承自 NSBlock 类型，共存在3种类型的 block： - `__NSGlobalBlock__` (`_NSConcreteGlobalBlock`)：程序的数据区域（.data 区） - `__NSStackBlock__` (`_NSConcreteStackBlock`)，会自动销毁 - `__NSMallocBlock__`(`_NSConcreteMallockBlock`)，需要程序员自己管理内存 这3种 block 在内存中的排布如下图： ### 如何判断 block 属于什么类型 Demo： 由于 ARC 默认会做一些优化，我们将工程的 ARC 关掉（Build Setting 里 Automatic Reference Counting 设置为 No） 分析： - block1 是 `__NSGlobalBlock__` ，此**类型的 block 用结构体实例的内容不依赖于执行时的状态，所以整个程序只需要1个实例。因此存放于全局变量相同的数据区域即可。** - block2 是 `__NSStackBlock__`. - 为什么执行 block2 的时候发生了 crash？猜测由于在 test 方法内给 block2 赋值，也就是在栈上定义和捕获了栈上的变量 age，test 方法结束，可能栈上的数据消失或者乱了，所以这个情况下调用 block2 会 crash。 针对 block2 的问题该怎么处理？ 当 `__NSStackBlock__` 调用 copy 方法后会变为 `__NSMallocBlock__`。如下图： Demo 也同时发现，当对 `__NSGlobalBlock__` 调用 copy ，不会变为 `__NSMallocBlock__` 。 ### 总结 | block 类型 | 环境 | | ------------------- | ------------------------------ | | `__NSGlobalBlock__` | 没有访问 auto 变量 | | `__NSStackBlock__` | 访问了 auto 变量 | | `__NSMallocBlock__` | `__NSStackBlock__` 调用了 copy 方法 | 调用 copy 方法 | Block 类 | 原本位置 | 复制效果 | | --------------------------- | ------------ | ---------- | | `__NSConcreteStackBlock__` | 栈 | 栈复制到堆 | | `__NSConcreteGlobalBlock__` | 程序的数据段 | 什么也不做 | | `__NSConcreteMallocBlock__` | 堆 | 引用计数+1 | ## 内存管理 ### ARC 针对 block 的优化 #### block 作为函数返回值，并且捕获了 auto 变量 MRC 下 block 作为函数的返回值是比较危险的。在方法内部，也就是栈上定义的 block，函数调用结束后可能一些相关数据就释放了，存在潜在风险。 MRC 下如果函数返回值是 block，且 block 内做了 auto 变量捕获的逻辑，编译器会报错：`Returning block that lives on the local stack`。此时 block 应该为 `__NSStackBlock__` 改为 ARC，看看 也就是说，ARC 模式下，当 block 捕获了 auto 变量，并且作为函数返回值的时候，ARC 会自动调用 copy 方法，将 `__NSStackBlock__` 变为 `__NSMallocBlock__` Demo1: ```objectivec MyBlock block; { Person *person = [[Personalloc] init]; block = ^{ NSLog(@"block called"); }; NSLog(@"%@", [block class]); }; ``` MRC 环境： 如果 block 不访问外部局部变量，则`__NSGlobalBlock__` ARC 环境：如果 block 不访问外部局部变量，则`__NSGlobalBlock__` Demo2: ```objectivec typedef void(^MyBlock)(void); int main(int argc, const char * argv[]) { @autoreleasepool { MyBlock block; { auto Person *person = [[Person alloc] init]; person.age = 10; block = ^{ NSLog(@"age:%zd", person.age); }; NSLog(@"%@", [block class]); // __NSStackBlock__ }; } return 0; } ``` MRC 环境下：如果访问了 auto 变量，则为 `__NSStackBlock__` ARC 环境下：**ARC 下面比较特殊，默认局部变量对象都是强指针，存放在堆里面。所以 block 为 `__NSMallocStack__`** Demo3: ```objectivec typedef void(^MyBlock)(void); int main(int argc, const char * argv[]) { @autoreleasepool { MyBlock block; { auto Person *person = [[Person alloc] init]; person.age = 10; block = [^{ NSLog(@"age:%zd", person.age); } copy]; NSLog(@"%@", [block class]); // __NSMallocBlock__ }; } return 0; } ``` MRC 下：如果 block 调用 copy 方法，则 block 为 `__NSMallocStck__` ARC 下：如果 block 调用 copy 方法，则 block 仍旧为 `__NSMallocBlock__`。`__NSMallocBlock__` 调用 copy 仍旧为 `__NSMallocBlock__` 在 ARC 下，如果有一个强指针引用 block，则 block 会被拷贝到堆上，成为 `__NSMallocStck` #### ARC 针对强指针指向的 block 会调用 copy MRC 下，栈内捕获了 auto 变量的 block 为 `__NSStackBlock__` 改为 ARC 说明：ARC 模式下，如果 block 被强指针指向，则会自动调用 copy 方法。 - 捕获了 auto 变量的 `__NSStackBlock__`，ARC 下调用 copy 会变为 `__NSMallocBlock__` - 没有捕获变量的 `__NSGlobalBlock__`，ARC 下调用 copy 依旧为 `__NSGlobalBlock__` #### 总结 在 ARC 下，编译器会根据情况，自动将战上的 block 复制到对上，比如： - block作为函数返回值时 - 将 block 赋值给 `__strong` 指针时 - block 传递给 Cocoa API 中名字含有 usingBlock 的方法参数时 - block 传递给 GCD 的方法参数时 ARC 下：block 对象捕获了 auto 外部变量，是一种 `__NSMallocBlock__`，捕获的对象将会在 block 销毁后销毁 MRC 下：block 对象捕获了 auto 外部变量，是一种 `__NSMallocBlock__`，因为是 MRC，所以需要手动管理内存。会发现对象将在离开作用域后立马销毁，不会被 block 所捕获。 MRC，对 block 加 copy，变为 `__NSMallocBlock__` 呢？ ARC 下对 block 引用的对象加 `__weak` 修饰呢？ 用指令 `xcrun --sdk iphoneos clang -arch arm64 main.m -rewrite-objc -fobjc-arc -fobjc-runtime=ios-8.0.0 -o main-arm64.cpp` 转换为 c++ 进行分析看看。注意，因为 weak 涉及运行时，需要在 clang 后添加 runtime 参数 如果对 Person 不加 `__weak` 修饰，block 结构体内部将会是`__strong`。 思考：发现生成的 c++ 代码中，block_desc 里面多了2个成员变量。 ````c++ static struct __main_block_desc_0 { size_t reserved; size_t Block_size; void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*); void (*dispose)(struct __main_block_impl_0*); } __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0}; ```` 仔细想想，查看 block 编译成 c++ 代码的源码可以发现 `__main_block_desc_0` 结构体内部是变化的。什么意思呢？reserved、Block_size 是一直有的，`void (*copy)`、`void (*dispose)` 只有在修饰对象的时候才有。为什么这么设计？ ### block 的 copy、dispose ```c++ static struct __main_block_desc_0 { size_t reserved; size_t Block_size; void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*); void (*dispose)(struct __main_block_impl_0*); } __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0}; ``` 因为 block 会对变量进行内存管理。`void *copy`、`void *dispose` 都是内存管理的方法。 如果 block 访问的不是对象，则结构体没有 `void *copy`、`void *dispose` ```c++ static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {_Block_object_assign((void*)&dst->p, (void*)src->p, 3/*BLOCK_FIELD_IS_OBJECT*/);} static void __main_block_dispose_0(struct __main_block_impl_0*src) {_Block_object_dispose((void*)src->p, 3/*BLOCK_FIELD_IS_OBJECT*/);} ``` 其中 `_Block_object_assign` 会根据要不要拥有对象，内部决定要不要给对象调用 retain 方法。 Demo1: Demo2 马上执行了 Person 的 dealloc 方法。因为 `__weak` 修饰，block 内部的 `_Block_object_assign` 会根据 `__strong` 为对象引用计数 +1，`__weak` 则引用计数不变。所以是 `__weak` 修饰，出离作用域则立马会释放 Person 对象。 `_Block_object_assign` 会根据内存修饰符来对内存进行操作。 Demo3 因为 GCD 是给 MainQueue 添加任务的，所以是串行，2个任务前后按照3s、1s 后打印。由于最晚的一个任务是访问强指针对象，所以不会释放。等到 GCD 全部执行完后，Person 才释放。 Demo4 在给 MainQueue 提交同步任务的时候，第一个任务是一个 block，访问了强指针指向的 Person（内部会调用 `_Block_object_assign`，发现是强引用，对 p 的引用计数 +1，当 block 执行完后，调用 `_Block_object_dispose` 对 p 的引用计数 -1），第二个任务是弱指针指向的 Person，引用计数不做操作。当1s 后第一个任务执行后，Person 被释放。第二个任务执行的时候，访问 name 属性就是给 nil 发消息，不会 crash，但是为 null。 ### block 如何修改变量 #### __block 修饰基本数据类型 ```objectivec typedef void(^MyBlock)(void); int main(int argc, const char * argv[]) { @autoreleasepool { int age = 27; MyBlock block = ^{ age = 28; }; NSLog(@"%zd", age); } return 0; } ``` 编译会报错 `// Variable is not assignable (missing __block type specifier)` 为什么不能修改？ 把 block 内修改的那行代码注释了，转成 c++ 看看 ```c struct __ViewController__viewDidLoad_block_impl_0 { struct __block_impl impl; struct __ViewController__viewDidLoad_block_desc_0* Desc; int age; __ViewController__viewDidLoad_block_impl_0(void *fp, struct __ViewController__viewDidLoad_block_desc_0 *desc, int _age, int flags=0) : age(_age) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } }; static void __ViewController__viewDidLoad_block_func_0(struct __ViewController__viewDidLoad_block_impl_0 *__cself) { int age = __cself->age; // bound by copy NSLog((NSString *)&__NSConstantStringImpl__var_folders_7x_g921y52j5yb_w5hsn3fb3m8r0000gn_T_ViewController_3ceae4_mi_0, age); } static struct __ViewController__viewDidLoad_block_desc_0 { size_t reserved; size_t Block_size; } __ViewController__viewDidLoad_block_desc_0_DATA = { 0, sizeof(struct __ViewController__viewDidLoad_block_impl_0)}; static void _I_ViewController_viewDidLoad(ViewController * self, SEL _cmd) { ((void (*)(__rw_objc_super *, SEL))(void *)objc_msgSendSuper)((__rw_objc_super){(id)self, (id)class_getSuperclass(objc_getClass("ViewController"))}, sel_registerName("viewDidLoad")); int age = 27; void(*ChangeValueBlock)(void) = ((void (*)())&__ViewController__viewDidLoad_block_impl_0((void *)__ViewController__viewDidLoad_block_func_0, &__ViewController__viewDidLoad_block_desc_0_DATA, age)); } ``` 可以看到， block 内部的逻辑被包装成一个新的 `__ViewController__viewDidLoad_block_func_0`方法，然而 age 定义在 `_I_ViewController_viewDidLoad` 方法中。没有传递引用，也没任何特殊处理，所以没办法修改。 思考：那如何实现修改一个变量？ 全局变量、static 变量、`__block`修饰的变量在 block 内部可以修改。 - `__block` 用于解决 block 内部无法修改 auto 变量的问题。 - `__block` 不能修饰 static、全局变量 - 编译器会将 `__block` 修饰的变量包装为一个对象（后续修改则通过指针找到结构体对象，结构体对象再修改里面的值） Demo ```objectivec __block int age = 27; MyBlock block = ^{ age = 28; }; ``` 转为 C++ ```c++ struct __Block_byref_age_0 { void *__isa; __Block_byref_age_0 *__forwarding; int __flags; int __size; int age; }; struct __ViewController__viewDidLoad_block_impl_0 { struct __block_impl impl; struct __ViewController__viewDidLoad_block_desc_0* Desc; __Block_byref_age_0 *age; // by ref __ViewController__viewDidLoad_block_impl_0(void *fp, struct __ViewController__viewDidLoad_block_desc_0 *desc, __Block_byref_age_0 *_age, int flags=0) : age(_age->__forwarding) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } }; static void __ViewController__viewDidLoad_block_func_0(struct __ViewController__viewDidLoad_block_impl_0 *__cself) { __Block_byref_age_0 *age = __cself->age; // bound by ref (age->__forwarding->age) = 28; NSLog((NSString *)&__NSConstantStringImpl__var_folders_7x_g921y52j5yb_w5hsn3fb3m8r0000gn_T_ViewController_7fbccf_mi_0, (age->__forwarding->age)); } static void _I_ViewController_viewDidLoad(ViewController * self, SEL _cmd) { ((void (*)(__rw_objc_super *, SEL))(void *)objc_msgSendSuper)((__rw_objc_super){(id)self, (id)class_getSuperclass(objc_getClass("ViewController"))}, sel_registerName("viewDidLoad")); __attribute__((__blocks__(byref))) __Block_byref_age_0 age = {(void*)0,(__Block_byref_age_0 *)&age, 0, sizeof(__Block_byref_age_0), 27}; void(*ChangeValueBlock)(void) = ((void (*)())&__ViewController__viewDidLoad_block_impl_0((void *)__ViewController__viewDidLoad_block_func_0, &__ViewController__viewDidLoad_block_desc_0_DATA, (__Block_byref_age_0 *)&age, 570425344)); } ``` 可以看到 `__block int age = 27;` 变为了 `__Block_byref_age_0` 结构体，给结构体赋值的时候，第二个成员变量的值就是结构体自身地址。 `__ViewController__viewDidLoad_block_impl_0` 结构体构造函数 `age(_age->__forwarding)` 就是把外面传递进来结构体的指针，所指向的结构体的 `__forwarding` 成员变量赋值给 block 结构体内的 age 成员变量。 block 内部的函数在修改 age 的时候其实就是通过 `__main_block_impl_0` 结构体的 age 找到 `__Block_byref_age_0`，然后访问 `__Block_byref_age_0` 中的成员变量 `__forwarding` 访问成员变量 age，并修改值。 QA：为什么`__block` 变量的 `__Block_byref_age_0` 结构体并不在 block 结构体 `__main_block_impl_0` 中？ 因为这样做可以在多个 block 中使用 `__block` 变量。 看个有趣的例子，验证下 __block 的效果 转换成 c++ 可以看到 ```c++ struct __ViewController__viewDidLoad_block_impl_1 { struct __block_impl impl; struct __ViewController__viewDidLoad_block_desc_1* Desc; __Block_byref_num2_0 *num2; // by ref __ViewController__viewDidLoad_block_impl_1(void *fp, struct __ViewController__viewDidLoad_block_desc_1 *desc, __Block_byref_num2_0 *_num2, int flags=0) : num2(_num2->__forwarding) { impl.isa = &_NSConcreteStackBlock; impl.Flags = flags; impl.FuncPtr = fp; Desc = desc; } }; static long __ViewController__viewDidLoad_block_func_1(struct __ViewController__viewDidLoad_block_impl_1 *__cself, NSInteger num3) { __Block_byref_num2_0 *num2 = __cself->num2; // bound by ref return (num2->__forwarding->num2) + num3; } static void __ViewController__viewDidLoad_block_copy_1(struct __ViewController__viewDidLoad_block_impl_1*dst, struct __ViewController__viewDidLoad_block_impl_1*src) {_Block_object_assign((void*)&dst->num2, (void*)src->num2, 8/*BLOCK_FIELD_IS_BYREF*/);} static void __ViewController__viewDidLoad_block_dispose_1(struct __ViewController__viewDidLoad_block_impl_1*src) {_Block_object_dispose((void*)src->num2, 8/*BLOCK_FIELD_IS_BYREF*/);} static struct __ViewController__viewDidLoad_block_desc_1 { size_t reserved; size_t Block_size; void (*copy)(struct __ViewController__viewDidLoad_block_impl_1*, struct __ViewController__viewDidLoad_block_impl_1*); void (*dispose)(struct __ViewController__viewDidLoad_block_impl_1*); } __ViewController__viewDidLoad_block_desc_1_DATA = { 0, sizeof(struct __ViewController__viewDidLoad_block_impl_1), __ViewController__viewDidLoad_block_copy_1, __ViewController__viewDidLoad_block_dispose_1}; __attribute__((__blocks__(byref))) __Block_byref_num2_0 num2 = {(void*)0,(__Block_byref_num2_0 *)&num2, 0, sizeof(__Block_byref_num2_0), 22}; NSInteger(*testBlock2)(NSInteger num3) = ((long (*)(NSInteger))&__ViewController__viewDidLoad_block_impl_1((void *)__ViewController__viewDidLoad_block_func_1, &__ViewController__viewDidLoad_block_desc_1_DATA, (__Block_byref_num2_0 *)&num2, 570425344)); (num2.__forwarding->num2) = 24; ``` 外面的 num2 被 `__block` 修饰后变为了对象。通过 num2 对象的 `__forwarding` 指针，再访问 num2 即可修改值。 #### __block 修饰对象 对` __block` 修饰的对象，clang 转换为 c++ 后如下： 分析发现： - 对于 `__block` 修饰对象数据，对于生成的结构体也不一样。`__Block_byref_obj_0` 中含有2个操作内存的成员变量`__Block_byref_id_object_copy`、`__Block_byref_id_object_dispose` - 其他的逻辑和 `__block` 修饰基本数据类型一致 注意： - block 外定义的 NSMutableArray，block 内只是使用数组则不需要` __block` - 如果在 block 利操作指针，则需要加 `__block` 注意：`__weak` 只可以用来修饰对象，（终端用 clang 处理）否则 clang 会报错 `warning: 'objc_ownership' only applies to Objective-C object or block pointer types; type here is 'int' [-Wignored-attributes]` Demo：知道 `__block` 的本之后，下面打印的 age 的地址是 struct 里面哪个的值？ ```objectivec __block int age = 27; MyBlock block = ^{ age = 28; }; NSLog(@"%p", &age); ``` 知道转换为c++后的效果，我们可以在代码中按照结构体，自己定义并转接到 block ```objectivec struct __Block_byref_age_0 { void *__isa; // 0x0000000105231f70 +8 struct __Block_byref_age_0 *__forwarding; // 0x0000000105231f78 + 8 int __flags; // 0x0000000105231f80 +4 int __size; // 0x0000000105231f84 + 4 int age; // 0x0000000105231f88 }; struct __block_impl { void *isa; int Flags; int Reserved; void *FuncPtr; }; struct __main_block_desc_0 { size_t reserved; size_t Block_size; void (*copy)(void); void (*dispose)(void); }; struct __main_block_impl_0 { struct __block_impl impl; struct __main_block_desc_0* Desc; struct __Block_byref_age_0 *age; // by ref }; typedef void(^MyBlock)(void); int main(int argc, const char * argv[]) { @autoreleasepool { __block int age = 27; MyBlock block = ^{ age = 28; }; struct __main_block_impl_0 *blockImpl = (__bridge struct __main_block_impl_0 *)block; NSLog(@"%p", &age); } return 0; } ``` 我们将断点设置到 NSLog 这里，打印出自定义结构体 `__main_block_impl_0` 中的 age 。 ```c // 0x0000000105231f70 struct __Block_byref_age_0 { void *__isa; // 地址：0x0000000105231f70 长度：+8 struct __Block_byref_age_0 *__forwarding; // 地址：0x0000000105231f78 长度：+8 int __flags; // 地址：0x0000000105231f80 长度：+4 int __size; // 地址：0x0000000105231f84 长度：+4 int age; // 地址：0x0000000105231f88 }; ``` 将地址打印出来。该地址就是 `__Block_byref_age_0` 结构体的地址，也就是结构体内第一个 `isa` 的地址。我们计算下，规则如下： - 指针长度8个字节 - int 长度4个字节 算出来 age 的地址为 `0x0000000105231f88` ，此时 Xcode 打印出的地址也是 `0x105231f88`。其实也就是 `blockImple->age->age` 的地址 block 内部对变量的值修改其实就是对 block 内部自定义结构体内部的变量修改。 当 block 被 copy 到堆上 - 会调用 block 内部的 copy 函数 - copy 函数内部会调用 `_Block_object_assign` 函数 - `_Block_object_assign` 函数会根据所指向对象的修饰符（__strong、__weak、__unsafe_unretained）做出相应的操作，形成强引用（retain）或者弱引用（注意：这里仅限于ARC时会retain，MRC时不会retain） 当 block 从堆中移除 - 会调用 block 内部的 dispose 函数 - dispose 函数会调用 `_Block_object_dispose` 函数 - `_Block_object_dispose` 函数会自动释放 `__block` 修饰的变量（release） #### 什么情况下需要 __block 局部变量：基本数据类型、对象数据类型 #### 什么情况下不需要 __block - 全局变量（不截获） - 静态全局变量（不截获） - 静态局部变量（截获指针） ## `__forwarding` 的设计 看一个例子，`__block` 如何修改外部变量 ```objective-c - (void)viewDidLoad { [super viewDidLoad]; __block int age = 27; NSLog(@"1: age = %d, address is %p", age, &age); void(^block1)(void) = ^{ age = 28; NSLog(@"in block: age = %d, address is %p", age, &age); }; NSLog(@"2: age = %d, address is %p", age, &age); block1(); NSLog(@"3: age = %d, address is %p", age, &age); age = 29; NSLog(@"4: age = %d, address is %p", age, &age); } // console 1: age = 27, address is 0x7ff7b0faebf8 2: age = 27, address is 0x600000464938 in block: age = 28, address is 0x600000464938 3: age = 28, address is 0x600000464938 4: age = 29, address is 0x600000464938 ``` 分析： - `__block` 修饰的外部变量将会被封装为一个结构体对象，该结构体对象内有一个 `__forwarding` 成员变量 ```c++ struct __Block_byref_age_0 { void *__isa; __Block_byref_age_0 *__forwarding; int __flags; int __size; int age; }; ``` - 在给 block 赋值的时候，其成员变量 `__forwarding`的值是由当前结构体对象的地址赋值的 ````c++ __attribute__((__blocks__(byref))) __Block_byref_age_0 age = {(void*)0,(__Block_byref_age_0 *)&age, 0, sizeof(__Block_byref_age_0), 27}; ```` - block 内部代码，将被封装为一个新的函数 `__ViewController__viewDidLoad_block_func_0`，其内部通过结构体指针` _cself` 的 age 成员变量，获取到 `__Block_byref_age_0` 指针，该指针命名为 age。然后通过 age 指针访问到结构体的 `__forwarding` 成员变量，该成员变量指向的是结构体自己，然后再访问 age 拿到真正的 age 进行修改。 ```c++ static void __ViewController__viewDidLoad_block_func_0(struct __ViewController__viewDidLoad_block_impl_0 *__cself) { __Block_byref_age_0 *age = __cself->age; // bound by ref (age->__forwarding->age) = 28; NSLog((NSString *)&__NSConstantStringImpl__var_folders_7x_g921y52j5yb_w5hsn3fb3m8r0000gn_T_ViewController_bccea7_mi_1, (age->__forwarding->age), &(age->__forwarding->age)); } ``` - 第一行输出 `1: age = 27, address is 0x7ff7b0faebf8` 是因为此时 age 在栈上，高地址 `0x7ff7b0faebf8` - 第二行输出 `2: age = 27, address is 0x600000464938` 是因为 block 被拷贝到此对上，内部对于使用到的` __block` 变量也会拷贝到堆上，是通过一个结构体对象来实现的。由于在栈上，地址变为 `0x600000464938`，相较于栈上的地址，地址变低了。 - 将 block 从栈拷贝到堆上时，block 所捕获的 `__block` 变量也会从栈拷贝到堆上，但是此时我们在该函数的作用域内（即 block 外）仍然是可以对 age 变量进行修改的 - 第三行输出 `in block: age = 28, address is 0x600000464938` 是因为此时 age 在堆上，低地址 `0x600000464938`。通过结构体 `__ViewController__viewDidLoad_block_impl_0`的 age 成员变量指向的 `__Block_byref_age_0` 指针，再通过指针指向的 `__forwarding` 指向自己，再访问 age 来修改值 - 为了将上述修改进行同步，在将 `__block` 变量从栈拷贝到堆上时，栈上的 `__Block_byref_val_0` 结构体的 `__forwarding` 指针将会指向堆上的 `__Block_byref_val_0` 结构体。所以此时，`age` 变量（即`age.__forwarding->age`变量）的地址改变了 - 第四行输出 `3: age = 28, address is 0x600000464938` 是因为此时 age 在堆上，低地址 `0x600000464938`，且值为28 - 第五行输出 `4: age = 29, address is 0x600000464938` 是因为此时通过栈上的 age 结构体，通过成员变量 `__forwarding` 指向对上的结构体地址，然后再通过指向堆上的结构体的 age 成员变量已经被修改为 29 了 总结下： 那么` __forwarding` 的作用是什么？为什么这么设计 - 当 block在栈中时，`__Block_byref_age_0` 结构体内的 `__forwarding` 指针指向栈上的结构体自己 - 而当 block 被复制到堆中时，栈中的`__Block_byref_age_0` 结构体也会被复制到堆中一份，而此时栈中的 `__Block_byref_age_0` 结构体的成员变量 `__forwarding` 指针指向的就是堆中的 `__Block_byref_age_0`结构体，堆中 `__Block_byref_age_0`结构体内的 `__forwarding` 指针依然指向自己，此时再访问成员变量 age 就可以修改堆上的值 **一言以蔽之，`__forwarding` 指针是为了在 `__block` 变量从栈复制到堆上后，在 block 外对 `__block` 变量的修改也可以同步到堆上实际存储的 `__block` 变量的结构体上。也就是抹平栈、堆上对变量操作的差异。** 不论在 ## Block 内存引用 对于` __block` 修饰的变量进行研究 Demo1 Demo2 分析： - block 结构体里面的针对变量生成的结构体新对象，都是 strong 指针 - block 所捕获的对象是` __weak` 还是` __strong` 决定的是新生成结构体对象里面的对象内存访问修饰符。 ```c int main(int argc, const char * argv[]) { /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool; __attribute__((__blocks__(byref))) __Block_byref_p_0 p = {(void*)0,(__Block_byref_p_0 *)&p, 33554432, sizeof(__Block_byref_p_0), __Block_byref_id_object_copy_131, __Block_byref_id_object_dispose_131, ((Person *(*)(id, SEL))(void *)objc_msgSend)((id)((Person *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("Person"), sel_registerName("alloc")), sel_registerName("init"))}; void(*block)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_p_0 *)&p, 570425344)); } return 0; } static void __Block_byref_id_object_copy_131(void *dst, void *src) { _Block_object_assign((char*)dst + 40, *(void * *) ((char*)src + 40), 131); } static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) { _Block_object_assign((void*)&dst->p, (void*)src->p, 8/*BLOCK_FIELD_IS_BYREF*/); } ``` 如果 `__block` 修饰 `__strong` 则表示 block_impl 结构体中的 person 成员变量指向一个新的结构体 `__Block_byref_person_0`。这个线是强引用。 `__Block_byref_person_0` 结构体成员变量 person 真正的 Person 对象的引用关系要看 block 外部 person 的修饰是 `__strong` 还是 `__weak`，因为从栈上拷贝到堆上，会调用 block 的 desc 的 `__main_block_copy_0`，本质上调用的是 `_Block_object_assign` `__Block_byref_id_object_copy_131` 方法里的 40 代表什么? ```c struct __Block_byref_p_0 { void *__isa; 8 __Block_byref_p_0 *__forwarding; 8 int __flags; 4 int __size; 4 void (*__Block_byref_id_object_copy)(void*, void*); 8 void (*__Block_byref_id_object_dispose)(void*); 8 Person *p; }; __attribute__((__blocks__(byref))) __Block_byref_p_0 p = { 0, &p, 33554432, sizeof(__Block_byref_p_0), __Block_byref_id_object_copy_131, __Block_byref_id_object_dispose_131, ((Person *(*)(id, SEL))(void *)objc_msgSend)((id)((Person *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("Person"), sel_registerName("alloc")), sel_registerName("init")) }; ``` `__Block_byref_p_0` 结构体地址上偏移40就是 p 对象。 ## 循环引用 self 是一个局部变量，block 访问 self，即存在捕获变量的效果。 为什么会存在循环引用？block 会对截获的变量是对象类型，会把所有权也进行捕获。为什么 strong 类型的对象，会造成对象和 block 的循环引用 ### ARC 下 `__weak`、`__unsafe_unretained` 修饰 `__block` 所修饰的变量。区别在于： - `__weak` 不会产生强引用，指向的对象销毁时，会自动给指针置为 nil - `__unsafe_retained` 不会产生强引用，不安全。当指向的对象销毁时，指针地址值不变。 ```objectivec @interface Person : NSObject @property (nonatomic, assign) NSInteger age; @property (nonatomic, copy) void (^block)(void); - (void)test; @end @implementation Person - (void)dealloc { NSLog(@"%s", __func__); } - (void)test { __weak typeof(self) weakself = self; self.block = ^{ weakself.age = 23; }; self.block(); NSLog(@"age:%ld", (long)self.age); } @end Person *p = [[Person alloc] init]; [p test]; ``` 方法1: `__weak` 修饰。`__weak typeof(self) weakself = self;` 方法2: `__unsafe_retained` 修饰。`__unsafe_unretained typeof(self) weakself = self;` 方法3: `__block` 修饰。因为此时会构成3角关系。所以需要调用 block，block 内部需要将对象设置为 nil。虽然` __block` 方案也可以解决循环引用的问题，但是缺点是该 block 需要执行，方案会有限制。 ```objectivec __block Person *weakself = [[Person alloc] init]; p.block = ^{ weakself.age = 23; NSLog(@"%ld", weakself.age); weakself = nil; }; p.block(); ``` `__unsafe_retained` 因为不安全所以不推荐，`__block` 因为使用繁琐，且必须等到调用 block 才会释放内存，所以不推荐。ARC 下最佳用 `__weak` ![](./../assets/block_object_cycle.png) ### MRC 下 方法1: `__unsafe_retained` 修饰。`__unsafe_unretained typeof(self) weakself = self;` 方法2: `__block` 修饰。MRC 下不会对 block 内部的对象引用计数 +1 ## 总结 1. block 本质是什么？封装了函数调用及其调用环境的 OC 对象。本质实现是一个结构体。 2. `__block` 的作用是什么？可以对 block 外部的变量进行捕获，可以修改。但是需要注意内存管理相关问题。比如`__weak`、`__unsafe_unretained`、`__block` 3. 修改 NSMutableArray 不需要加 `__block`? 是的，如果修改 NSMutableArray 指针比如`array = nil` 则需要加`__block ` 4. block 属性修饰词为什么是 copy？没有进行 copy 操作的时候，block 就不会在堆上，对于 block 生命周期以及所使用到的内存，没办法灵活控制（由栈控制，出栈就死）。因为 block 的高频使用场景就是作为方法参数传递、作为类的属性值，所以最常见的场景是：赋值的地方不是使用的地方，所以要捕获周围环境参数和管理所捕获的内存、以及自身内存。 5. 为什么会产生循环引用？ 1. 如果当前当前 block 对于某个变量进行捕获，变量也是强引用类型的，block 捕获变量后，block 对变量是强引用关系，当前对象（VC）对 block 是强引用关系，变量也是 VC 强引用的，就产生了循环引用。 2. 用 __block 修饰： - MRC 下不会产生循环引用 - ARC 下会产生循环引用，可以采用断环的方式解决。
